Toodete kirjeldus
Kiudoptiline pigtail viitab pistikule, mis sarnaneb poole hüppajaga, mida kasutatakse kiudoptiliste ja kiudoptiliste ühenduste ühendamiseks, mis sisaldab hüppaja pistikut ja fiiberoptilise osa. Või saab seda ühendada ülekandeseadmete ja ODF -i nagidega.
LC, FC, ST, SC -kiudoptiline pigtailühendus meetod:
Esiteks eemaldage sabakiu välimine nahk 40-50 mm võrra.
Paigaldage soojuskasutamine.
Kiudkattekihi eemaldamiseks kasutage kiudude triipsutageid, jättes palja kiudude pikkuse 30–40 mm.
Kahe ühendatava kiudude lõikamiseks kasutage kiu lõikamisnuga.
Seejärel kasutage nende keevitamiseks kiu sulandumismasinat . 6. Lükake soojuskülghülss kiudude liidese keskele ja asetage see kuumutamiseks termotuumasünteesi kütteahju. See on see.
Spetsifikatsioon
|
Kiudude pistik |
LC, FC, ST, SC -kiudoptiline pats |
|||
|
Lisakahjum |
Singlemode |
PC, mis on vähem või võrdne 0,3 dB |
UPC väiksem või võrdne 0,2 dB |
APC väiksem või võrdne 0,18 dB |
|
Multimode |
PC, mis on väiksem või võrdne 0,5 dB |
UPC väiksem või võrdne 0,3 dB |
APC väiksem või võrdne 0,3 dB |
|
|
Tagastamise kahjum |
Singlemode |
PC, mis on suurem või võrdne 48DB -ga |
UPC suurem või võrdne 50dB -ga |
APC suurem kui 60dB või võrdne |
|
Multimode |
PC, mis on suurem või võrdne 25dB -ga |
UPC suurem või võrdne 45dB -ga |
APC suurem kui 50 dB või võrdne |
|
|
Õigustatavus |
Vähem või võrdne 0,1 dB |
|||
|
Vahetatavus |
Vähem või võrdne 0,2 dB |
|||
|
Töötemperatuur |
-40 kuni +80 kraadi |
|||
|
Vastupidavus |
1000 korda |
|||
|
Püsima pingeid |
Suurem kui 100n või võrdne |
|||
|
Kiudaine |
9/125um, 50/125um, 62,5/125um jne. |
|||
|
Läbimõõt |
0,9 mm 2,0 mm 3,0 mm jne. |
|||
|
kaabelmaterjal |
PVC, LSZH |
|||
|
Tuumad |

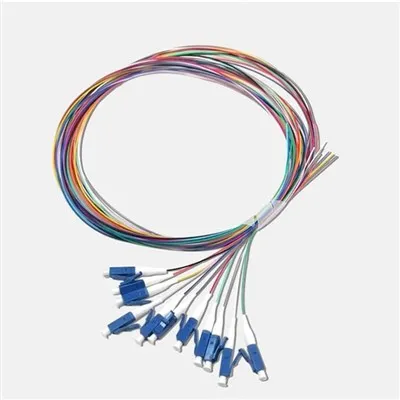

Simplex, dupleks, 4 südamikku, 6 südamikku, 8 südamikku, 12 südamikku jne. |
|||
Lühike sissejuhatus mõnes levinud mudelisse:
1. FC tüüpi pistik: FC (Ferrule pistik) pistik kasutab ümmargust pistikut ja sellel on keermestatud ühendusmehhanism. Stabiilsete ja usaldusväärsete ühenduste tagamiseks kasutab see metallist sisetükke ja hammustustüüpi pesastatud varrukaid.

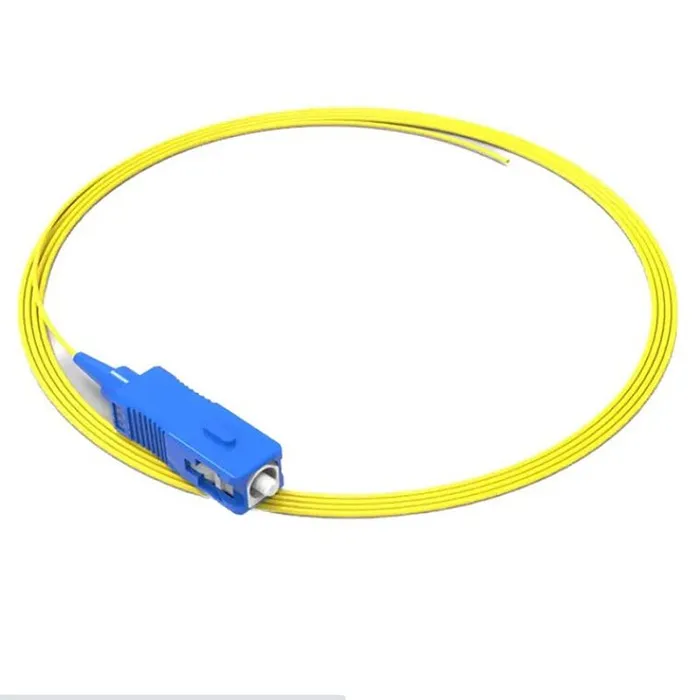

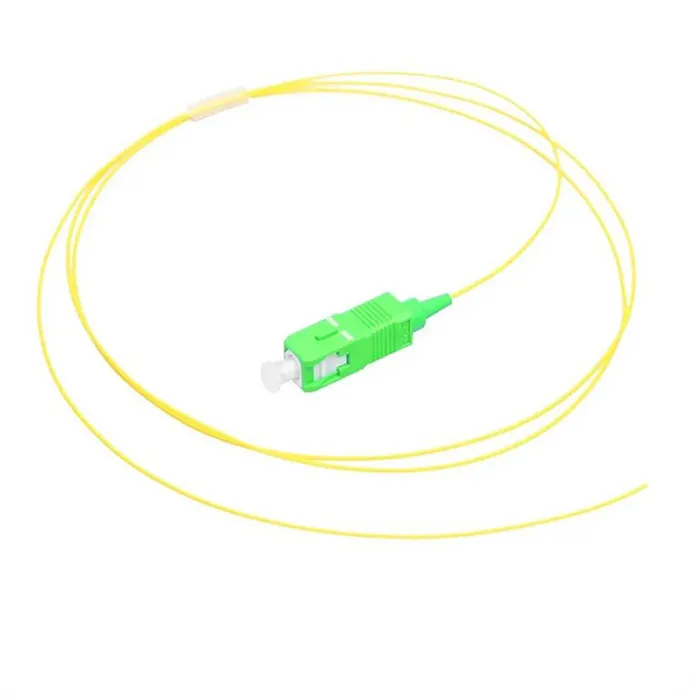

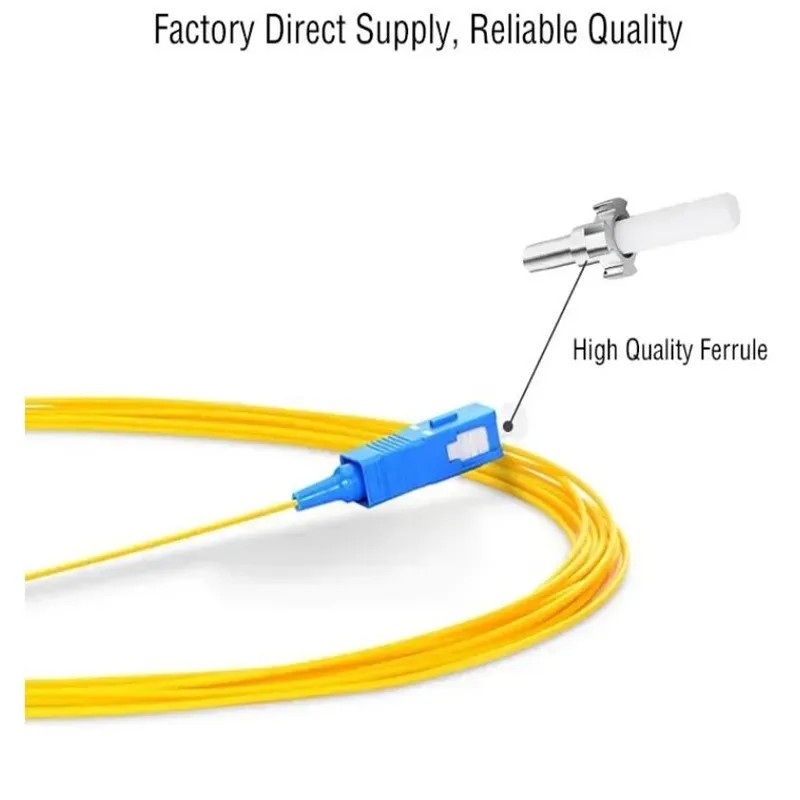

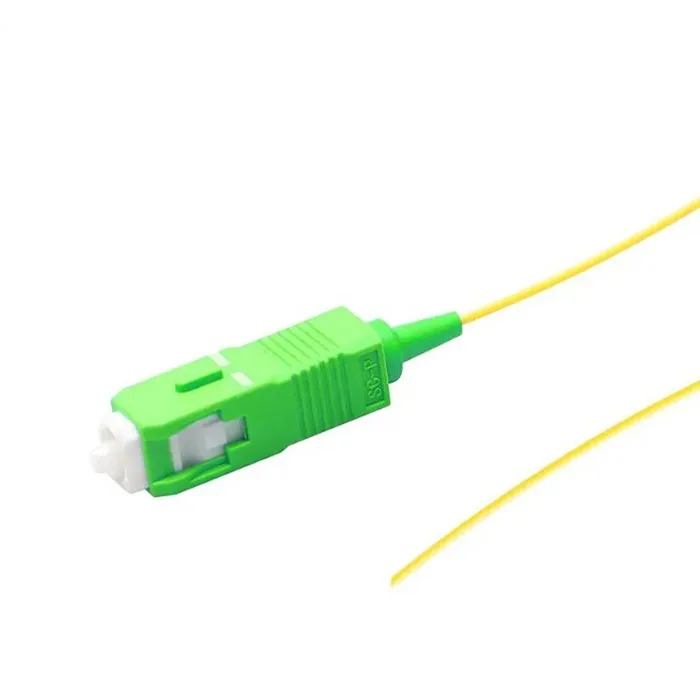

2. SC tüüpi pistik: SC (abonendi pistik) pistik kasutab ruudukujulist pistikut ja võtab kasutusele lihtsad ja kiire pistikupesa. See on praegu üks enim kasutatavaid kiudoptilisi sabakiudusid ja sobib enamiku kiuoptiliste sidesüsteemide jaoks.
3. LC -tüüpi pistik: LC (Lucenti pistik) pistik on ka miniatuurne pistik, mis kasutab SC -le sarnast sisestus- ja ekstraheerimismehhanismi, kuid väiksema pistiku suurusega. Seda kasutatakse tavaliselt kõrge - tihedusega kiudoptilise liidese rakendustes.
4. ST Tüüpi pistik: ST (sirge tipu) pistikud olid tavalisemad kiudoptilistes sidesüsteemides. See kasutab ümmargust sisetükki ja võtab vastu pöörleva keermestatud ühenduse, pakkudes tugevat mehaanilist tugevust ja stabiilsust.
5. MPO/MTP tüüpi pistikud: MPO (mitme kiudude push sisse) ja MTP (mitme kiudude lõpetamise push sisse) on multi - südamiku kiudude pistikühendused. Nad saavad ühendada mitu optilist kiudu korraga, mis sobib kõrge - kiiruse ja kõrge - tihedusega andmete edastamise vajadusteks.
Lisaks ülalnimetatud tavalistele mudelitele on olemas ka mõned eriotstarbelised kiudoptilised sabakiudude pistikud, näiteks E2000, MU, DIN jne. Erinevat tüüpi kiudoptiliste sabakiudude pistikud on erinevad omadused ja kohanemisvõime stsenaariumid. Sobiva ühendusmudeli valimine võib tagada, et kiudoptiliste ühenduste stabiilsus ja jõudlusnõuded on täidetud. Seetõttu on praktilistes kiudoptilistes sidesüsteemides väga oluline valida rakenduse nõuete ja seadmete ühilduvuse põhjal sobiv kiudoptilise saba pistiku mudel.
