SC -kiu kiire pistik

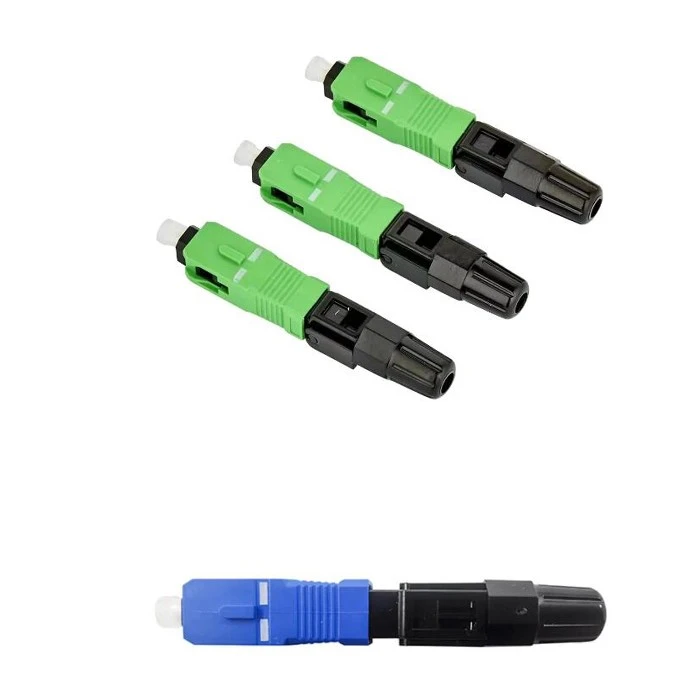

SC -kiud kiire pistik on ühendusseade optiliste signaalide edastamiseks. Ühendajal on ehitatud - v - soone struktuuri ja pre - manustatud kiudude segmendis. Installimisel peate ühenduse lõpuleviimiseks kiudained ainult sisestama ja lukustama, mis parandab oluliselt ehituse tõhusust.

Madal kahju
SC-kiu kiire pistiku signaali ülekandekaotus on alla 0,2 dB, mis on 30–40% madalam kui tavaliste adapterite kadu 0,3–0,5dB. Selle põhjuseks on asjaolu, et adapter kasutab täppis keraamilist varrukat. Selle sisemise läbimõõdu tolerantsi kontrollitakse ± 0,001 mm piires, mis on palju parem kui tööstusstandard ± 0,003 mm. See võimaldab adapteril saavutada täpse dokkimise kiu südamike vahel ja minimeerida valguse energiakadu.

Suur tagasitulek
Kõrge tagasivoolus tähendab, et peegeldushäired on väikesed, mis võib tõhusalt takistada peegelduva valguse sekkumist edastava otsalaserit, vähendades sellega biti veakiirust (BER). SC -kiu kiire pistiku tagasivoolukaotus on nii kõrge kui 45dB (ühe režiimiga) või võrdub 30 dB (multimode) või võrdunuga, mis on jõudlusnäitaja, mis ületab palju muud tüüpi pistikud. Näiteks võivad tavalised FC -pistikud saavutada tavaliselt ainult umbes 40dB tagastamise kaotuse.

Kiire installimine
SC -kiud kiire pistik võtab disainilahenduse vastu SNAP -. Pistik kest on ristkülikukujuline plastkest. Kui adapter on sisestatud, lukustub sisemine elastne klõps (šrapnel) automaatselt pistikupesasse ilma pöörlemata. Vihma lahti ühendamisel vajutage lihtsalt klõpsuosa kergelt ja tõmmake pistik välja. Võrreldes traditsioonilise FC niit -pingutusstruktuuriga, lüheneb meie pistiku paigaldusaeg keskmiselt 15 minutist kuni 6 minutit.

Mis vahe on manustatud kiudoptiliste kiirete pistikute ja pistikute kaudu?

Kiudoptiliste kiirete pistikute jaoks kasutatav tehnoloogia jaguneb kahte kategooriasse: eelnevalt manustatud kiudoptiline ja manustamata (sirge läbi) kiire pistiku kiudoptiline.

Peamine erinevus seisneb ühenduspunktis ja ühendusmeetodis:

1. ühenduspunkti sätted

Manustatud optilise kiu ühenduspunkt on seatud pistiku sisse ja manustatud optilisel kiudul on eelseatud sobiv vedelik;

Manustamata (sirge läbi) ühenduspunkt on pistiku pinnal, ilma eelnevalt paigaldatud sobitatava vedelikuta ja on adapteri kaudu otse ühendatud optilise kiuga.

2. Ühendusmeetod

Kiudoptiline kiirühenduse pistik kasutatakse kiu tihvti keermestamiseks ja kinnitamiseks ning pärast tihvti pinna poleerimist saavutage sidumistorus joondamine. PIN -koodi välimised komponendid on valmistatud metallist või mitte - metallist materjalidest. Nööpnõela dokkimisotsa peab olema jahvatatud ja teist otsa toetab tavaliselt painde piirav komponent, et vabastada kiu või kiudoptilise kaabli pinge. Sidumisturu on tavaliselt valmistatud kahest poolkomposiidist kinnitatud silindrilisest komponendist, mis on valmistatud sellistest materjalidest nagu keraamika või pronks, ning see on sageli varustatud metalli- või plast äärikutega, et hõlbustada pistikute paigaldamist ja fikseerimist. Optilise kiu võimalikult täpselt joondamiseks on tihvtide ja sidurtorude töötlemise täpsuse jaoks kõrge nõue.

Puuduvad manustatud optilised kiud ega sobivad pasta sirgjooneliselt läbi optilise kiu kiire pistikuseadme. Pärast optilise kiu paigaldamist ja kinnitamist saab optilise kiu otsapinna kontrollimiseks kasutada suurendust klaasi, et vältida liigset kiudude ühenduse kadumist. Aksiaalne positsioneerimismehhanism, klammerdamisprotsessi ajal ei liigu optiline kiud aksiaalselt edasi.

Kuidas paigaldada ja kasutada SC Fiber Fast Connectorit?

1. Eemaldage pistiku sabakate ja lõime kaabel läbi;

2. Kaabli välimine naha koorimiseks kasutage kiudoptilise kaabli eemaldamise tangid, pikkusega umbes 5 cm;

3. Sulgege Milleri tangid kinnitusserva servani ja lõigake optilise kiudude paljastamiseks paljastatud kattekiht ära;

4. pühkige ja puhastage palja optilise kiuduga tolmuga - tõendlapiga;

5. Lõika optiline kiud kinnitusega;

6. Joondage kiudoptiline kaabel põhiaugu pesaga ja sisestage see. Kui kiudoptiline kaabel näitab esialgu painutatud olekut, vajutage krimmimise kate alla;

7. Keerake nööri kaabli sabakatte tagasi pistiku korpusele ja kinnitage väliskoor.
