toote sissejuhatus

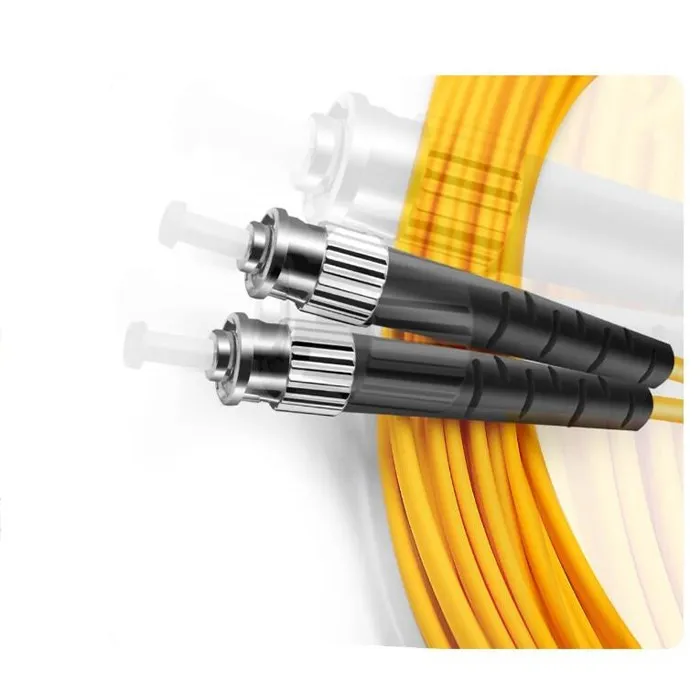

ST -kiust plaastri nöör on tavaline kiudoptiline kaabel, millel on mõlemas otsas ST (sirge otsa) pistikud. Seda kasutatakse peamiselt signaali ülekandeühenduse jaoks seadmete vahel. ST -pistik on ümmargune pistik, millel on bajonett (bajonett) lukustusmehhanism. Pärast sisestamist tuleb selle parandamiseks pöörata 90 kraadi.
Tooteomadused
Kõrge - täpsuse ühendus
ST -kiust plaastri nööri kasutab täppide keraamilisi käekeraami, mille läbimõõduga tolerants on ± 0,1 μm, mis on palju parem kui ± 0,5 μm plastikust ferrulid. See muudab kiudsüdamike joondamise vea mitte rohkem kui 0,07 μm, vähendades seeläbi sisestuskao kadu 0,2 dB-0,3 dB-ni. Seevastu tavaliste FC-plaastri nööride sisestamise kadu on tavaliselt 0,4dB-0,5DB.
Bajoneti lukustamine
ST -kiu plaastri nöör võtab kasutusele bajoneti lukustuskonstruktsiooni. See struktuur võib pakkuda tõmbe - jõust rohkem kui 50N. Seevastu tõmbe - on traditsiooniliste keermestatud FC-pistikute jõud tavaliselt vahemikus 30N-40N. ST-kiust plaastri nöörid suudavad stabiilset ühendust säilitada rohkem kui 2 tundi 10-55Hz ja 1,5 mm amplituudiga, samas kui FC-pistikud võivad tavaliselt säilitada stabiilse ühenduse ainult 1-1,5 tundi.
Madal tagasitulukahju
"Echo" on tagasi peegelduva signaali energia. ST -kiudplaastri nööri otsapink kasutab APC poleerimist ja tagasivoolukaotus võib ulatuda - 65db, mis on palju madalam kui tavaliste PC -lihvimisseadmete -40DB. See madal tagasitulekukaotus tagab, et isegi enam kui 40 kilomeetri pikkuse pikamaasuhtluse korral ei moonutata meie varustuse signaali peegelduse tõttu tõsiselt.
toote spetsifikatsioon
|
Režiim |
Üherežiim |
Multimode |
|
|
Poola |
UPC |
APC |
Arvuti |
|
Lisakahjum |
Vähem või võrdne 0,30 dB |
Vähem või võrdne 0,20 dB |
Vähem või võrdne 0,20 dB |
|
Tagastamise kahjum |
Suurem kui 50 dB või võrdne |
Suurem kui 60dB või võrdne |
Suurem kui 30 dB või võrdne |
|
Katselainepikkus |
1310/1550nm |
850/1310nm |
|
|
Vastupidavus (500 matiini) |
Vähem või võrdne 0,2 dB |
||
|
Töötemperatuur |
-40 kraad ~ +60 kraad |
||
|
Säilitustemperatuur |
-45 kraad ~ +85 kraad |
||
|
Tulekindel |
IEC 60794-2-30 |
||
|
Standardid - nõuetele |
Rohs, IEC ja GR-326 |
||
|
Kiu tüüp |
Üks režiim: |
(1)9/125-G652D |
(2)9/125-G655 |
(3)9/125-G657A, G657A2 |
(4)9/125-G657B3 |
|
|
Multimode: |
(5) 50/125-OM2 |
(6) 62,5/125-OM1 |
(7) 50/125-OM3 |
(8) 50/125-OM4 |
(9) 50/125-OM5 |
|
|
Kiubränd |
Yofc, Corning, Sumitomo, Fujikura |
|||||
|
Pistik |
SC/PC, SC/APC, LC/PC, LC/APC, FC/PC, FC/APC, ST/PC, E2000/PC, E2000/APC, MU/PC, MTRJ/FEM, MTRJ/MELE, MPO/MPO/MTP, DIN/PC, SMA/PC, D4/PC, D4/PC |
|||||
|
Nööri tüüp |
Simplex, dupleks |
|||||
|
Kaabli läbimõõt |
0,9mm, 1,2mm, 1,6mm, 1,8mm, 2,0mm, 2,8mm, 3,0mm, 4,1 mm |
|||||
|
Kaabeljakk |
Pvc, ofnr, lszh, ofnp |
|||||
|
Pikkus (m) |
0,5m, 1m, 2m, 5m, 10m, 25m, 50m, 100m… kohandatud |
|||||
KKK
K: Millised on ST Fiber Patchi nööride peamised rakenduse stsenaariumid?
V: ST -kiudplaastri nöörid kasutatakse peamiselt hüppajate ja ühenduste jaoks kiudoptilistes sidevõrkudes, näiteks ühendused kiudoptiliste jaotusraamide, lülitite, ruuterite ja muude seadmete vahel. Need pakuvad stabiilset ja tõhusat optilist signaali edastamist ning toetavad mitmesuguseid kiudoptilisi kommunikatsiooniprotokolle ja andmeedastuse kiirust.
K: Millised on ST -kiust plaastri nööride eelised?
V: ST -kiudplaastri nööride eelised hõlmavad kõrge -} kvaliteetsete optiliste kiudude kasutamist, et tagada madal ülekandekao ja kõrge ribalaiuse kadu; Standardsed ST -pistikud, mida on lihtne ühendada ja kinnitada; mõõdukas painderaadius, mis võimaldab mitut paindet; samuti korrosioonikindlus ja vastupidavus elektromagnetilistele häiretele, võimaldades stabiilset toimimist karmides keskkondades.
K: Mis on ST -kiust plaastri nööride liidese tüüp?
V: ST -kiud plaastri nööride liidese tüüp on ST, mis on tavaline kiudoptilise pistiku tüüp, mis on tuntud oma kõrge töökindluse ja võime tõttu taluda mitme pistiku - sisse ja ühendus tsüklit.
K: Milline on ST -kiust plaastri nööride pikkus?
V: ST -kiudplaastri nööride pikkust saab kohandada vastavalt kliendi vajadustele. Ühised pikkused hõlmavad 3 meetrit, 5 meetrit ja 10 meetrit. Konkreetse pikkuse saab valida tegeliku rakenduse stsenaariumi ja seadme konfiguratsiooni põhjal.
K: Kuidas säilitada ja hooldada kiudude plaastri nööre?
V: ST -kiust Patchi nööride hooldus hõlmab regulaarselt oma välimuse kontrollimist, et tagada kahju ega saastumine; liigse painutamise või keerdumise ja mõõduka painderaadiuse säilitamise vältimine; Kontakti ennetamine kahjulike ainete ja kemikaalidega; ning kasutades puhastamiseks ja hooldamiseks vajadusel spetsiaalseid puhastusvahendeid ja hooldustooteid.
